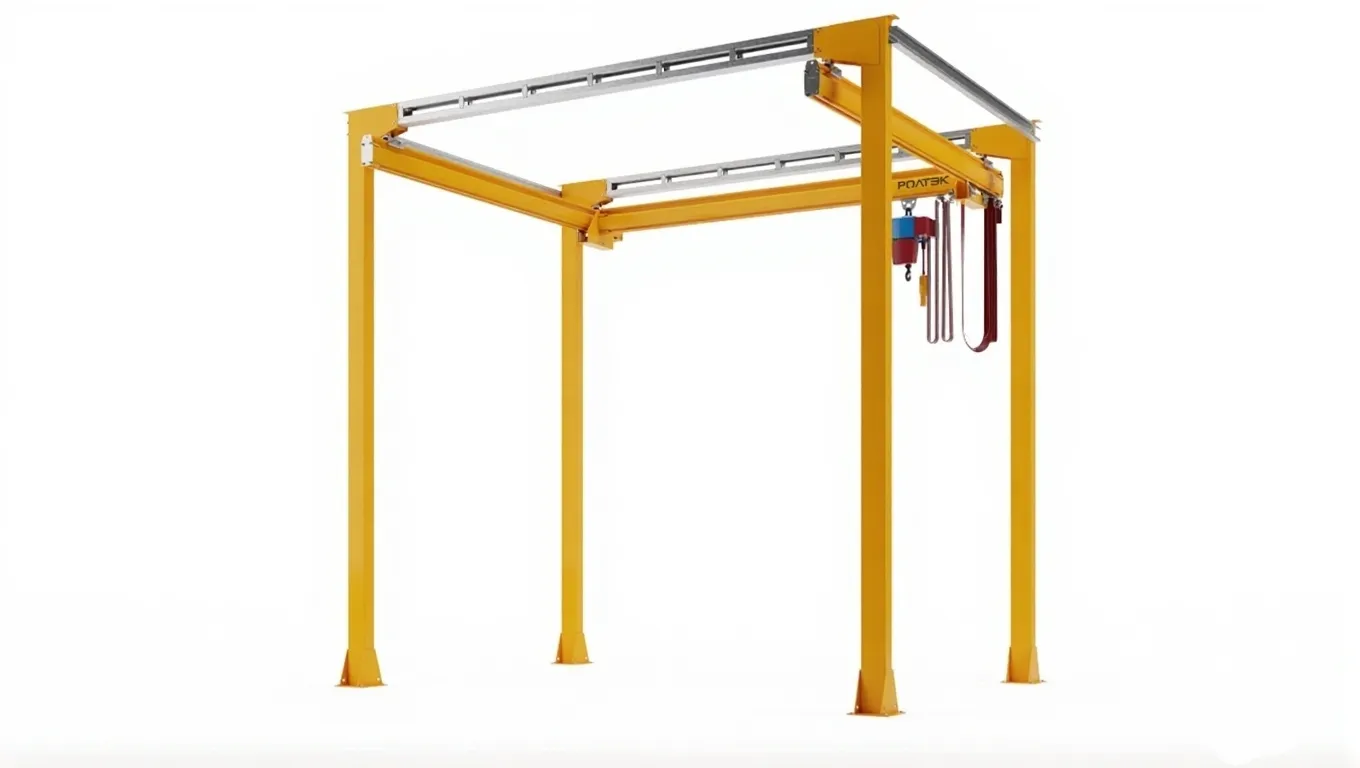

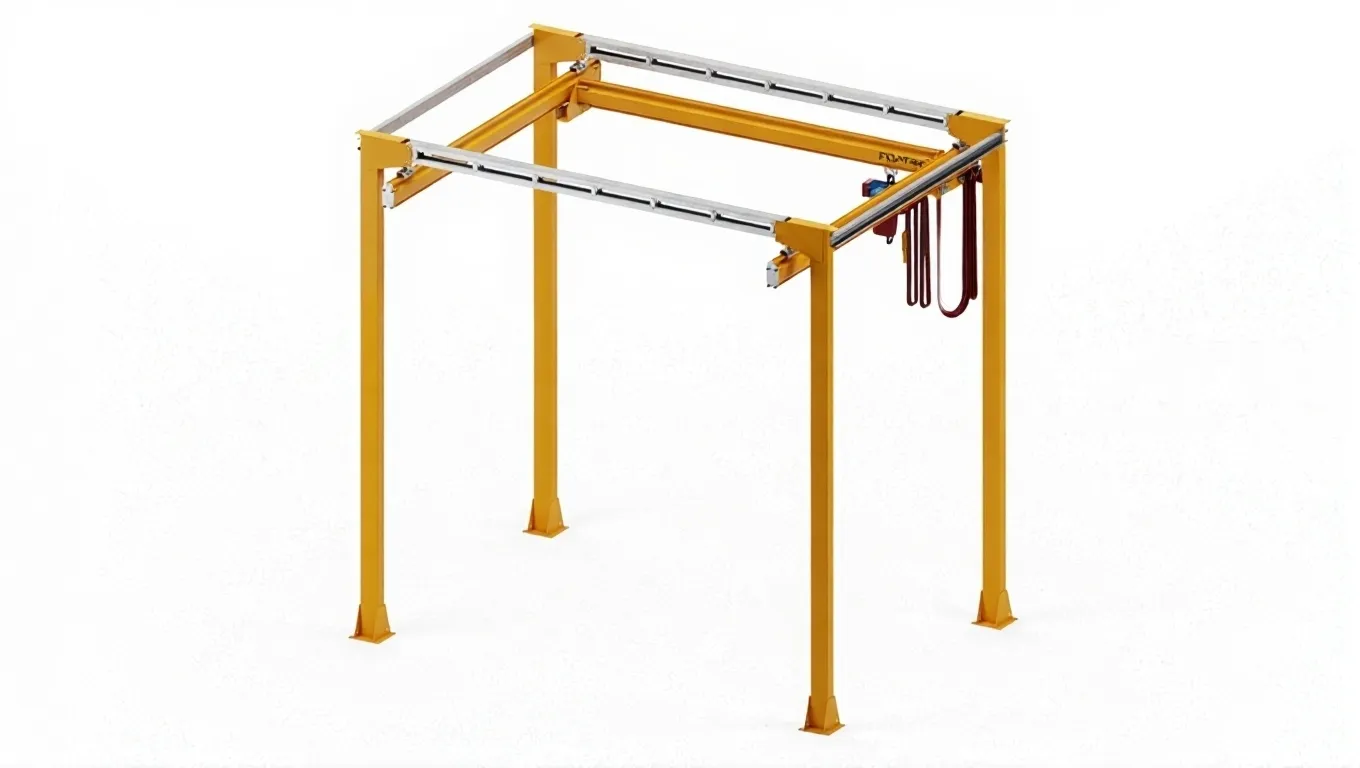

Опорная рама РОЛТЭК — это готовое конструктивное решение для установки мостовых однобалочных и двухбалочных кранов РОЛТЭК в тех случаях, когда нет возможности крепить крановые пути к потолочным или другим строительным конструкциям здания.
Рама представляет собой самостоятельную несущую систему, которая крепится к полу и служит основанием для монтажа крановых путей легкой крановой системы. Это особенно актуально для зданий с недостаточной несущей способностью перекрытий, остекленных или легких конструкций, а также при размещении кранового оборудования в зонах, где нет подходящих потолочных балок.
Основные характеристики
Опорная рама РОЛТЭК рассчитана на эксплуатацию в промышленной среде и соответствует требованиям легких крановых систем:
- Грузоподъемность — 1000, 2000 или 3500 кг (на выбор в зависимости от конфигурации).
- Климатическое исполнение и категория размещения — У3.
- Температурный диапазон эксплуатации — от −20° до +40°С.
- Гарантия производителя — 2 года.
- Серийное производство основных элементов.
- Поставка по заказу с подбором комплектации под проект.
Назначение опорной рамы
Опорная рама предназначена для установки мостовых однобалочных и двухбалочных кранов РОЛТЭК и служит базовой несущей конструкцией для крепления крановых путей. Она крепится к полу здания и берет на себя нагрузку от крановой системы, разгружая строительные конструкции.
Такое решение позволяет реализовать легкую крановую систему даже в тех помещениях, где крепление к потолку или фермам невозможно или экономически нецелесообразно.
Основные элементы опорной рамы
Опорная рама РОЛТЭК состоит из набора типовых элементов, которые подбираются под требуемую высоту, длину и грузоподъемность системы.

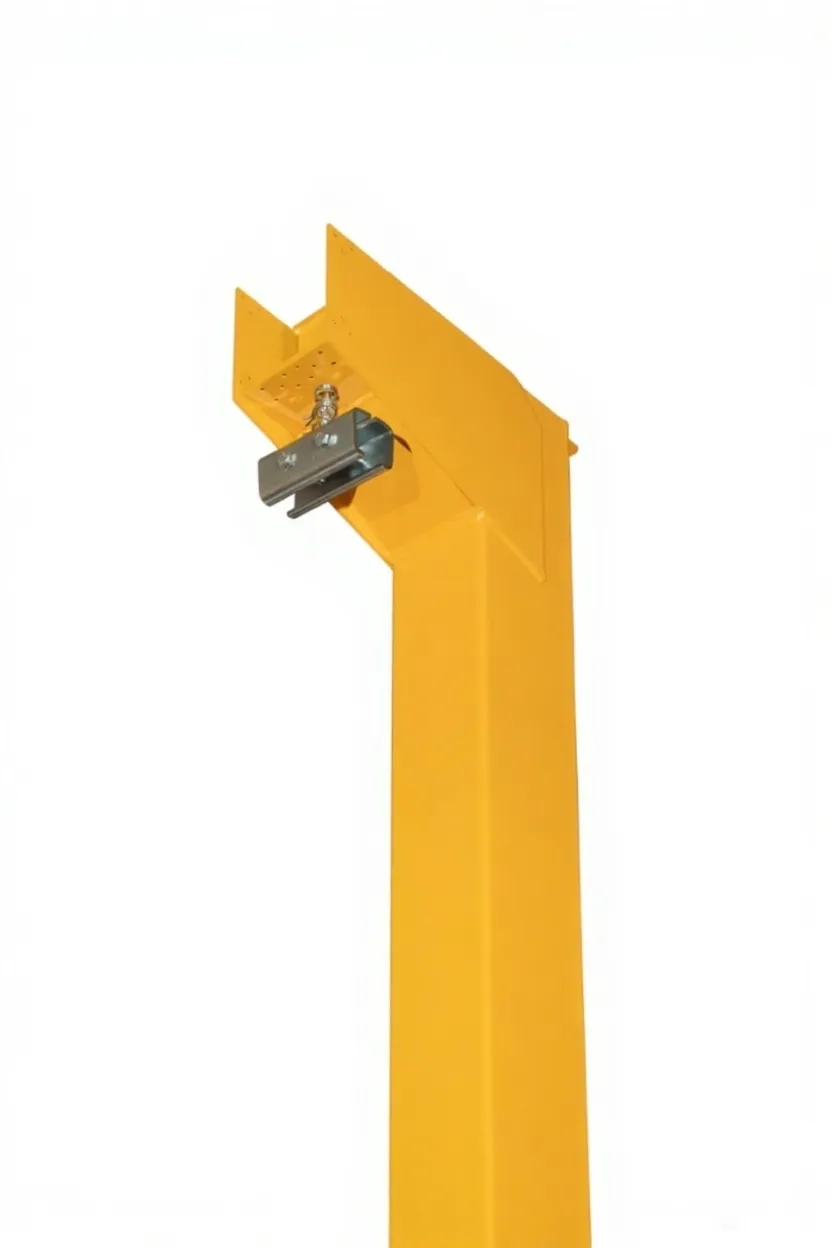

Стойка опорной рамы (код 650–652)
Это основной вертикальный элемент опорной конструкции с консолью и подвесом для крепления кранового профиля. Стойка задает высоту установки крановых путей:
- Высота стойки — от 2 до 4 м.
- Регулировка по высоте с шагом 100 мм.
Стойка опорная нижняя (код 654–656)
Дополнительный вертикальный элемент для увеличения общей высоты опорной рамы. Используется, когда требуется поднять крановые пути выше базового уровня:
- Дополнительная высота — 0,5 м, 1 м, 1,5 м или 2 м.
Ригель стойки опорной рамы (код 664–666)
Горизонтальный элемент, попарно связывающий стойки опорной рамы. Обеспечивает пространственную жесткость конструкции в поперечном направлении:
- Длина ригеля — 3, 4, 5, 6, 7, 8 или 9 м.
Швеллер соединительный стойки (код 660–662)
Горизонтальный элемент, соединяющий стойки в продольном направлении. Используется для формирования устойчивой пространственной рамы по длине кранового пути:
- Длина швеллера — 3, 4, 5 или 6 м.
Все основные элементы опорной рамы выпускаются в трех исполнениях, рассчитанных на грузоподъемность 1000, 2000 или 3500 кг. Это позволяет точно подобрать конструкцию под нагрузку и особенности крановой системы.
Дополнительные элементы опорной рамы
Приспособление раскрепляющее для стойки (код 668)
Дополнительный элемент, предназначенный для крепления верхней части стоек к стенам здания. Он повышает устойчивость конструкции и снижает нагрузку на узлы крепления к полу.
Стойки опорной рамы поставляются окрашенными двухкомпонентной полиуретановой краской RAL1028, что обеспечивает устойчивость к внешним воздействиям и аккуратный внешний вид. Остальные элементы конструкции оцинкованы для защиты от коррозии и увеличения срока службы.

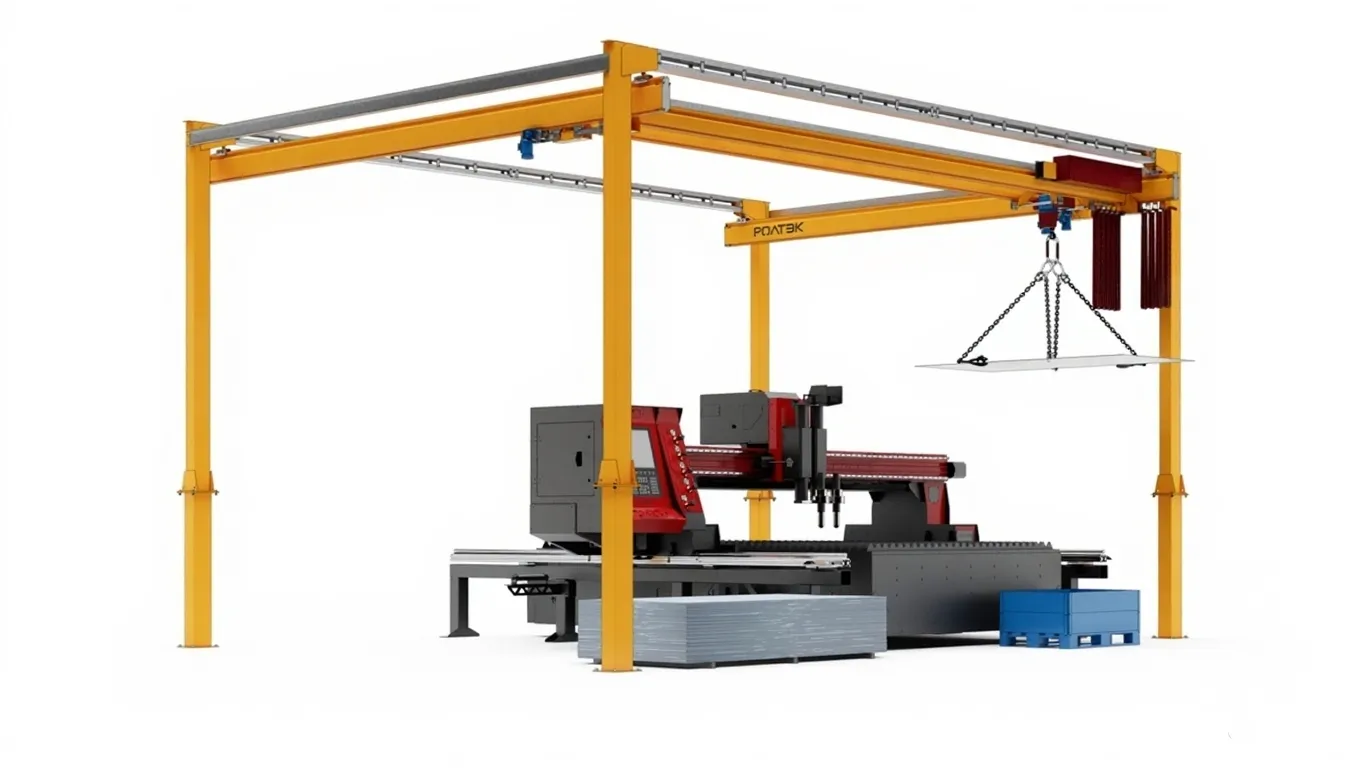

Применение опорной рамы
Опорная рама РОЛТЭК используется совместно с легкими крановыми системами и служит фундаментом для следующих типов кранов:
Использование опорной рамы позволяет организовать легкую крановую систему независимо от несущих характеристик здания, а также облегчает перенос, расширение или модификацию крановой трассы при изменении производственного процесса.
Преимущества решения
- Возможность установки кранов там, где отсутствуют подходящие потолочные конструкции.
- Модульная конструкция и широкий набор типоразмеров элементов.
- Подбор конфигурации под требуемую грузоподъемность — 1000, 2000 или 3500 кг.
- Повышенная устойчивость и жесткость за счет ригелей и продольных связей.
- Долговечное защитное покрытие: окрашенные стойки и оцинкованные элементы.
- Серийное производство, стабильное качество и готовность к интеграции в проект.
Дополнительная информация
Предприятие‑изготовитель оставляет за собой право вносить изменения в конструкцию, комплектацию или технологию изготовления изделия без предварительного уведомления потребителя, при условии сохранения качества и функциональных свойств продукции.
Приобрести опорную раму РОЛТЭК можно в офисах компании или у дилеров. Если вы хотите стать партнером или обсудить проект, свяжитесь с компанией по телефону или отправьте сообщение через форму обратной связи на сайте.
